产品

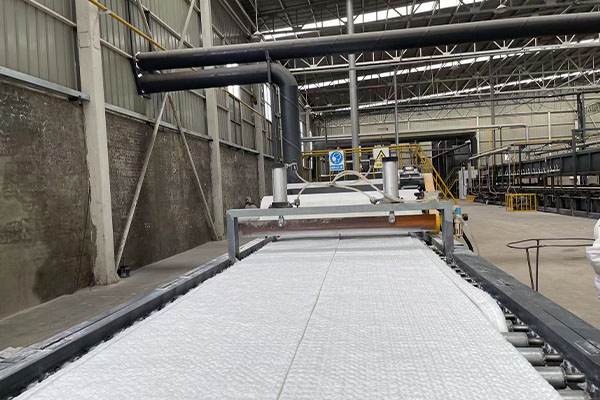

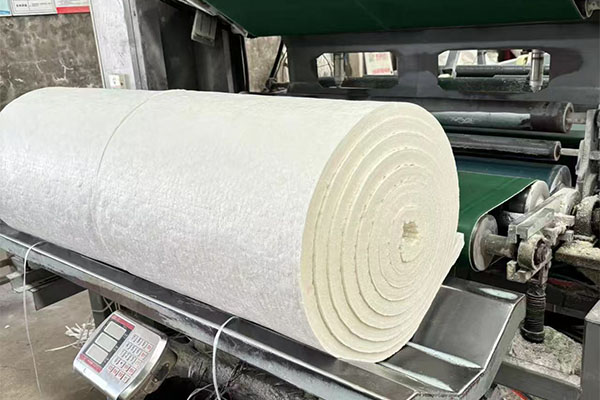

陶瓷纤维毯采用特制硅酸铝陶瓷纤维长丝经特别的双面针刺工艺成型。经过双面针刺工艺后大大提高了纤维的交织程度、抗分层性能、抗拉强度和表面的平整度。纤维毯不含任何有机结合剂，以确保陶瓷纤维毯在高温、低温工况下均具有良好的可造性和稳定性。
| 描述 | SHENMEI
WOOL® 普通型 |
SHENMEI
WOOL® 半标型 |
SHENMEI
WOOL® 标准型 |
SHENMEI
WOOL® 高纯型 |
SHENMEI
WOOL® 低锆型 |
SHENMEI
WOOL® 含锆型 |
| 分类温度 (ºC ) | 1050 | 1150 | 1260 | 1260 | 1300 | 1400 |
| 工作温度 ≤ (ºC ) | 800 | 900 | 1000 | 1100 | 1150 | 1200 |
| 永久线收缩 (%) | 800ºC x 24h
≤3 |
900ºC x 24h
≤3 |
1000ºC x 24h
≤3 |
1100ºC x 24h
≤3 |
1150ºC x 24h
≤3 |
1200ºC x 24h
≤3 |
| 纤维平均直径 (µm) | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
| Al2O3 (%) | 39-41 | 42-43 | 43.5-44.5 | 44.5-46 | 39-41 | 36-39 |
| Al2O3 + SiO2 ≥ (%) | 95 | 97 | 98 | 99 | / | / |
| Al2O3 + SiO2 +ZrO2 ≥ (%) | / | / | / | / | 98 | 99 |
| ZrO2 (%) | / | / | / | / | 5-7 | 15-17 |
| Fe2O3 ≤ (%) | 1 | 0.8 | 0.5 | 0.1 | 0.3 | 0.1 |
| 渣球含量 (212µm,≤%) | 20 | 20 | 15 | 15 | 15 | 15 |
| 导热系数 (≤W/mk) | ||||||
| 200ºC | 0.09 | 0.08 | 0.07 | 0.06 | 0.06 | 0.06 |
| 400ºC | 0.14 | 0.13 | 0.12 | 0.11 | 0.11 | 0.11 |
| 600ºC | 0.21 | 0.20 | 0.20 | 0.19 | 0.18 | 0.16 |
| 800ºC | / | / | 0.30 | 0.23 | 0.22 | 0.21 |
| 1000ºC | / | / | 0.40 | 0.31 | 0.30 | 0.30 |
| 包装 | 内覆膜编织袋或纸箱 | |||||
| 规格 | 厚度(mm) | 长度(mm) | 宽度(mm) | 密度(kg/m³) | ||
| 10 | 15000 | 610/1220 | 64-160 | |||
| 20 | 7200 | |||||
| 25 | 7200 | |||||
| 30 | 6000 | |||||
| 40 | 4500 | |||||
| 50 | 3600 | |||||
| 其他客户定制规格和包装 | ||||||
